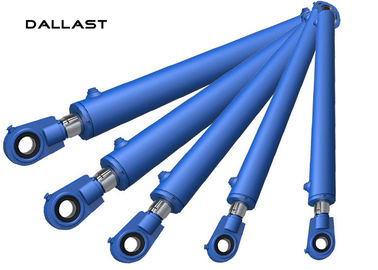

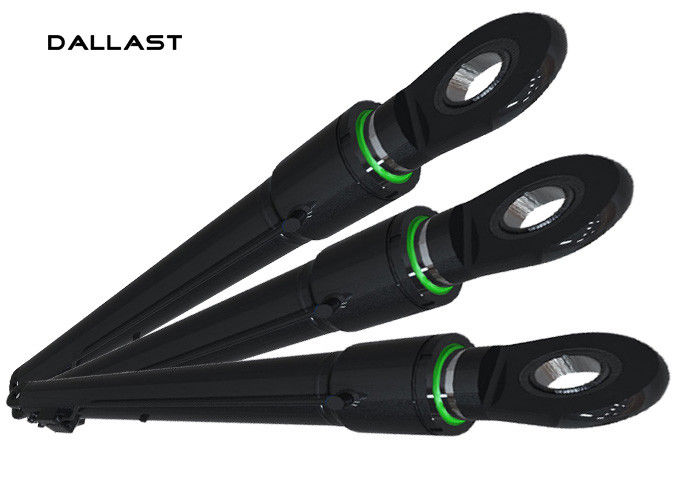

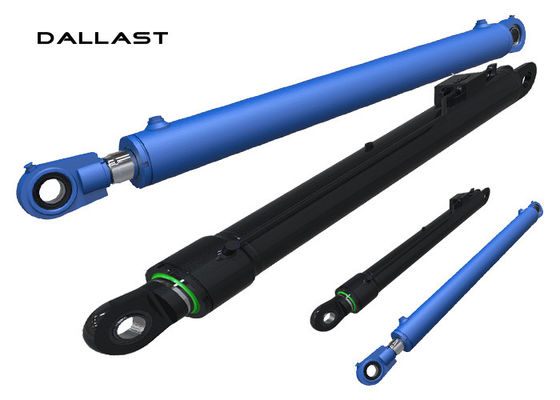

Industriële Zware Mariene Leidings Dubbelwerkende Hydraulische Cilinder
Verwante parameter:
| Type |
Hydraulische leidingscilinder voor schip |
| Model |
aangepast |
| Droeg diameter (mm) |
70 80 63 |
| Zuigerstangdiameter (mm) |
40 50 35 |
| Slag (mm) |
300 300 356 |
| Werkdruk (Psi) |
2500 2500 2500 |
| Maximum torsie (kg*m) |
983 1363 707 |
| Volume (CC) |
1932 2427 1350 |
| Anticorrosieve behandeling |
Anticorrosieve verf & hard chroom en verkoperen |
Specificaties:
1. De verbinding van de oliehaven: interne draad of flens
2. cilinderkop en cilinderverbinding: draad (minder dan 80mm diameter) ponsmachine (meer dan 80 mm-diameter)
3. Bufferdelen: zonder buffer (Phi 40, Phi 50, Phi 63 zonder buffrt)
Beide einden met buffer
zonder de staaf zijbuffer (- verhouding 2, slechts het clinderhoofd met buffer)
Buffer van de staaf de zijband
4. de verbindingswijze van het zuigerstangeind: de schroef van het staafeind
In het eind van de draadstaaf (voor D-63 mm-diameter)
Beëindigen van het staafeind van het ingepaste staafeind van de oorringen met ring
Binnen ingepaste de staaf hoofdoorring van het staafeind met ring
Hoofdoorring van de staaf de eind ingepaste staaf voor gezamenlijk lager
Schroefzuigerstang en de ring van de ringsriem
Het integrale gezamenlijke lager van de zuigerstangring
Modellen
| modellen |
strock |
droeg (mm) |
de diameter van staaf (mm) |
duw (KN) |
spanning (KN) |
| HSGK01-160/90E-131 |
715 |
160 |
90 |
321.7 |
219.9 |
| HSGL01-100/60E-131 |
1200 |
100 |
60 |
125.66 |
87.65 |
| HSGK01-80/50E-131 |
700 |
80 |
50 |
101.79 |
70.37 |
| HSGK01-80/50E-131 |
640 |
80 |
50 |
101.79 |
70.37 |
| HSGK01-80/50/E-131 |
550 |
80 |
50 |
101.79 |
70.73 |
| HSGL01-80/50-131 |
500 |
80 |
50 |
80.43 |
54.98 |
| HSGL01-80/50E-131 |
440 |
80 |
50 |
80.43 |
43.41 |
| HSGL01-63/35E-131 |
200 |
63 |
35 |
50 |
34.5 |
| HSGL01-63/35E-131 |
300 |
63 |
35 |
50 |
34.5 |
| HSGL01-50/28E-131 |
140 |
50 |
28 |
31.42 |
21.56 |
Eigenschappen:
Lage wrijving hydraulische leiding
Gemakkelijke installatie op enige en dubbele leidraden
Geleverd met drainagemechanismemontage
Op zwaar werk berekende messingsbouw
hydraulische die cilinder voor mariene leidingsfabriek wordt gebruikt, onthaal om ons op elk ogenblik te contacteren!
QC:
1. De cilinderproducten van gekochte materialen, verwerking, assemblage, hebben strikte kwaliteitscontrole. (wij gingen de certificatie van het 16949:2009 van ISO over TS)
2. Geautomatiseerd schoonmakend materiaal om de netheid van de assemblage van de brandstoftank te verzekeren.
3. Lassend gebruikend het booglassen van Co2 en automatisch omtreklassen, dat de lassenkwaliteit van de verbindingsdelen verzekeren
